停车场系统-车牌识别-安全岛安装施工方案

一、     安全岛的制作

安全岛不但是固定设备的基础，同时也起到了保护设备的作用。安全岛一般是采用混凝土浇灌而成的。根据现场的实际情况和设备的安装位置来确定安全岛的尺寸。我们列举几个例子来说明安全岛的制作：

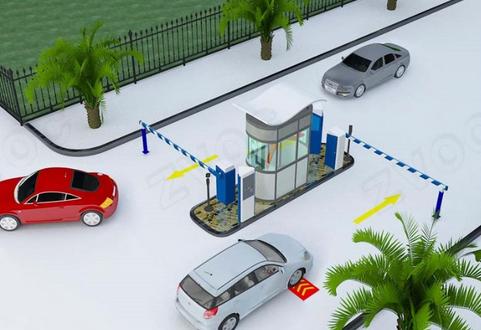

1）一进一出出口收费的设备在一起且中间要放收费岗亭，我们可以将安全岛做成长 5.5米，宽 1.3米，高 0.15米的长方体，为了美观，我们可以将岛的两头做成弧行的，如图所示：

2）在浇灌安全岛之前要先将走线的管进行预埋。预埋线管要按布线的要求用镀锌管或是 PVC管。

3）单进的安全岛：我们可将安全岛做成长 4.3，宽 0.5-0.6 米，高0.15 米长方体，两端可做成圆弧状。有时为节省工时和成本，可将安全岛做成三个 60*60 *15CM的长方体.如图所示：

4）斜坡上的安全岛：在斜坡上做安全岛要做成几个台阶式的，对安放设备的地方做成 60*60的台阶，但安全岛上表面一定要水平，若有岗亭，则需将安装岗亭的地方做成水平。

二、     地线安装

   在进行地线预埋时，可以将地线埋在安全岛下面。埋入地下部分、一定是埋在泥土里，这样才可以保证接地的良好，可以是Φ20的圆钢或是 40mm*40mm的角钢，引出线使用 4.0平方的铁线。地线阻值不得大于 4Ω，可用地线摇表（地阻仪）进行测量。



三、     设备安装



   10.1 安装步骤

   1.   确定安装位置，在安装基础（安全岛）上标注好设备的安装孔位；

   2.   根据设备的安装孔的尺寸，选择合适的冲击钻头；

   3.   在标注好的位置打孔；

   4.   将拉爆螺丝打入孔内并拧紧使之不晃动，而后将螺母和垫片取下；

   5.    放上设备，对齐安装螺丝；

   6.   放上垫片紧固螺帽即可。



10.2  安装标准安装的设备必须整齐划一，要求在安装时用墨斗弹线，标出安装设备的对齐边线，安装时设备要求每个外边线和墨斗弹线对齐！如图3.13、图 3.14 所示：


安装的设备必须水平，膨胀螺丝安装必须到位规范，道闸安装完毕后，道闸主体要求同上，安装完毕后，道闸的杆必须水平，摄像机的安装一般情况为射灯的高度为 1.5 米，摄像机的安装高度为

50cm，在特别的情况下，比如逆光时，应尽量避免摄像机镜头直接向太阳，应和太阳光避开一定角度安装。

四 、 设备接线

设备与设备之间主要有四种连接方式，电源、通信、语音和视频。

11.1 电源接线

   所有停车场的独立设备都需要电源，大部分采用的是市电交流220V，只要将市电接在相应的电源输入端即可；摄像机一般使用的是直流12V 或交流 24V 电源，也有使用交流 220V 电源的，这就只要接上市

电即可。而对于非市电电源的设备我们都将提供相应的变压器，直接插在市电插座上即可。各种机箱内电源的的地线一定要接在地线端子上，没有地线端子的，可以接在外壳上；在岗亭的一端，地线

一定要接在电源控制盒的地线端子上，地线端子同时接在地线引入线上。

11.2 通信接线

  停车场管理系统用到的通信方式主要是 485和TCP-IP的通讯方式，这个只需要拉一根网线进设备就可以了，超过80米需要拉光纤。

  入口控制机与岗亭电脑的通讯接线

采用 TCP-IP通讯方式。

  道闸机箱内接线

将道闸手动控制线按颜色黄、绿、白、黑分别接道闸的抬、落、

停和地端子；将从入口控制机引来的控制线按颜色黄、黑分别并

接于道闸的抬、地端子；电源线接入电源输入端即可,详细见设备

介绍。

(注意：道闸的连线屏蔽层必须接地。)

  出口控制机内接线

出口控制机与其它设备的通讯方式同入口控制机。



  岗亭设备连接

1）电源配线

岗亭的电源引入线不得低于 1.5 平方，如果还有空调或其他用电

设备电源引入线不得低于 4.0 平方。整套系统使用两种电源：普通电源。电脑、入口控制机、出口控制机、



2）数据线连接

各种数据线按其通讯方式做好接头，插入电脑相应 网 口即可。

五 、 网络布线

为方便管理，停车场管理系统可以组成网络模式。

12.1 一进一出的组网

   一进一出的设备组成网络模式是将收费和管理分开。只要将管理

电脑和收费电脑用网线连起来即可。网线的连接距离是 100 米，

超过 100 米要使用中继，对于室外走线无法采用中继时，还是建

议用光纤，超过 150 米就要使用光纤。电脑与电脑的通信采用的

是 TCP/IP 协议，做好水晶头，接在相应的网口即可，水晶头的接

法为：1 橙白、2 橙、3 绿白、4 兰、5 兰白、6 绿、7 棕白、8 棕。

  12.2 多进多出的组网

多进多出的停车场为方便车辆从一个口进从另一个口出，可以将几个

出入口的设备组成网络模式，实现数据共享。

六 、 线的分类

停车场管理系统有五种用途的线：电源线、控制线、通信线。

1 1 、 用线标准

针对每一种用途的线我们对所使用的规格做了严格的规定，具体

如下：

电源线：所有设备的电源线我们采用 Rvv3*1.0/32 的护套线，距离较

远时（大于 300 米时）采用 Rvv3*1.5/32 的护套线，到岗亭的主电源

如果有空调时应采用 4 平方以上的三芯护套线，无空调时采用 2.5 平

方以上的三芯护套线。

控制线：控制线采用 Rvvp6*0.3 的 6 芯屏蔽线；

通信线：

TCP/IP 协议通信时一般距离在 100 米以内采用超五类线；距离超过

100 米且小于 200 米时，当可以采用中继时（一般在地下室），可

用五类线，当无法用中继时，要使用光纤（四芯多模）；一般情况，

我们建议客户采用光纤，这样一方面稳定，另一方面成本也未高多

少。

2 2 、 管的分类

线管有 PVC 材料的和镀锌铁管两种，管的大小可根据穿线的多少

来选择各种型号。如Φ25/Φ20/Φ32 等。一般情况下我们建议采用

镀锌铁管。

3 3 、 布管的要求

走管

走管的原则是尽量走两点间的直线距离，靠近墙角的墙壁或是天

花板。

技术要求：

（1）、走管时所有线管必须成直线，走管前须用墨斗将线管码安装位

弹线。

（2）、线管码定位间距铁管必须小于 1.5 米，PVC 管小于 1.2 米。

（3）、线管每隔 10 米需加装分线盒（最多不超过 20 米以保障穿线方

便）。

（4）、电源线用 PVC 管时，与信号线的管间距不小于 15CM，用铁管

时间距可缩小至 10CM。

（5）、线管埋在地下时，水泥路面距离地面不得小于 20CM，花圃距

离地面不得小于 50CM；

（6）、当需埋管在地下时，线管必须使用铁管。

（7）、管的弯管半径应大于 10CM。

（8）、为保障穿线方便，在拐弯处最好不要用弯头，而采用弯管器弯

管。

4 4 、 穿线

任何线都要穿管，且电源线和其它线要分别穿管

技术要求

（1）、通讯线最好中间不要接头，特殊情况除外（如大于

300 米）且接头处要安装接线盒并标识清楚。

（2）、所有线必须布到位，并预留有足够的长度（1.5m-2.0m）

（3）、所有走线必须明确标识，用中文标记，并保证导通；



（4）、出入口控制机或读卡机、摄像机用 UPS 电源，道闸和射灯用普

通电源。

（5）、摄像机、射灯安装地面支架时应留 3 米线，安装于房顶时应在

安装位留出 1 米。射灯控制开关应安装于较方便触及的位置。

（6）、每根管内的线不要穿得太多，一般应留有 40%的空间。

（7）、对于入口设备安装位置较远（出入口不在一起），设备共用的

线来说，比如：电源线，可用走总线的方式，在靠近入口处加

装配电箱，通过配电箱将各设备的电源中转，入口设备用电分

两块，一块为市电，道闸和射灯用，这样我们走电源线可走两根，

一根为市电，另一根为 UPS。其它类似情况类推。

5 5 、 校线

校线的内容有：

 1、校对线路是否畅通；

 2、校核线路的线间绝缘和对地绝缘是否达标。

 校线方法：

 1、校对线路是否畅通，使用万用表，用电阻法进行

测量；

 2、校核线间绝缘和对地绝缘，使用兆欧表，线间绝

缘不能低于 200 兆欧，对地绝缘不能低于 5 兆欧。

特别说明：

系统用双绞电缆连网时，为减少其路径上其它设备对它的干扰，

它与路径上其它设备的间距应满足下表要求：

设备种类

平行最小间距（mm）



无隔离的电源线或



150

电力设备




变压器或电动机

800



日光灯

300



避雷引下线

1000



保护地线

50



热力管（包封/不包



300/500

封）




煤气管

300

七、系统的通信方式介绍



 停车场管理系统主要用到了以下几种通信方式：



RS-422：通讯距离理论值为1200 米。用于电脑和控制机之间、电脑和计数器之间的通讯。



RS-485：地库传卡方式时使用，通讯距离为1200 米。



TCP/IP 协议：电脑的网络模式我们采用的是标准的TCP/IP 协议，嵌入式系统我们也用到这种通信方式。在不接中继的情况下，通讯距离为 100米。
